Описание

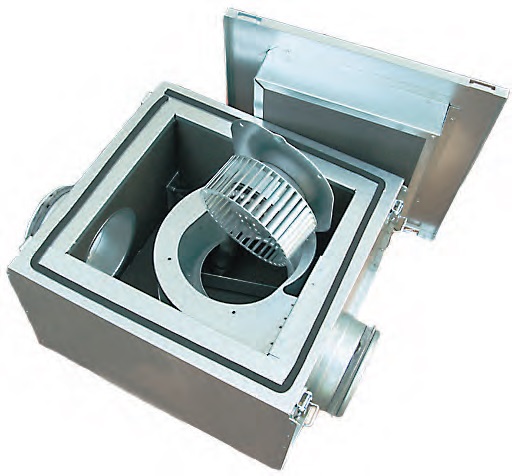

Корпус изготовлен из высокосортной стали. Слой звукоизоляционного материала толщиной 50 мм заметно снижает уровень шума. Конструкция асинхронного двигателя включает в себя внешний ротор и рабочее колесо, у которого лопатки загнуты вперед. Имеется защита от перегрева. Устройство присоединяется к воздуховодам с круглым сечением. Монтаж можно выполнять в любой удобной позиции.Вентилятор рассчитан на питающее напряжение 400/50 В. Ток - 5,8 А. Мощность - 3400 Вт. Частота вращения - 1390 об/мин. Вес - 85 кг.
Чертеж
Технические характеристики вентилятора IRE
| Тип вентилятора | IRE | 500 F3 |
| Напряжение | В/Гц | 400/50 |
| Ток | А | 5,8 |
| Ном. мощность | Вт | 3400 |
| Частота вращения | об/мин | 1390 |
| Вес | кг | 85 |
| Схема эл. подкл. | № | 4 |
Шумовые характеристики
| Модель |
LpA дБ(A) |
LwA tot | LwA | ||||||||
| Круглый | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| IRE 500 F3 | К входу | 70 | 77 | 67 | 72 | 68 | 64 | 69 | 71 | 67 | 59 |
| К выходу | 81 | 88 | 67 | 73 | 75 | 78 | 85 | 82 | 79 | 69 | |
| К окружению | 55 | 62 | 55 | 51 | 56 | 54 | 55 | 56 | 55 | 49 | |
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
