Канальный вентилятор IRE 125 C1 Ostberg (Остберг)

Канальный вентилятор IRE 125 C1 от компании Ostberg - гарантия надежности и высокого качества

Описание

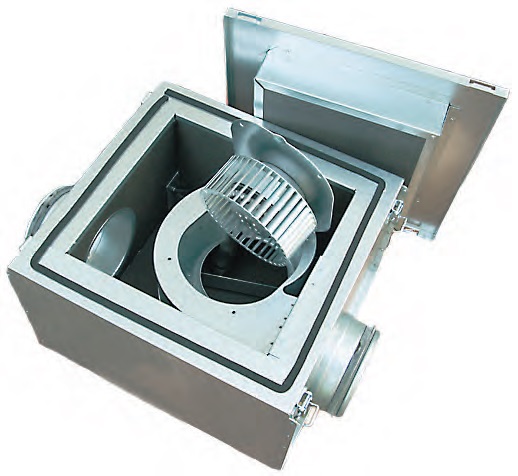

Корпус изготовлен из высокосортной стали. Слой звукоизоляционного материала толщиной 50 мм заметно снижает уровень шума. Конструкция асинхронного двигателя включает в себя внешний ротор и рабочее колесо, у которого лопатки загнуты вперед. Имеется защита от перегрева. Устройство присоединяется к воздуховодам с круглым сечением. Монтаж можно выполнять в любой удобной позиции.
Вентилятор рассчитан на питающее напряжение 23/50В. Ток - 0,53 А. Мощность - 122 Вт. Частота вращения - 1850 об/мин. Вес - 12 кг.

Чертеж

Технические характеристики вентилятора IRE

Тип вентилятора	IRE	125 A1	125 B1	125 C1
Напряжение	В/Гц	230/50	230/50	230/50
Ток	А	0,27	0,42	0,53
Ном. мощность	Вт	61	99	122
Частота вращения	об/мин	1130	1650	1850
Вес	кг	12	12	12
Схема эл. подкл.	№	2	1	1

Шумовые характеристики

Модель		LpA дБ(A)	LwA tot	LwA
				63	125	250	500	1000	2000	4000	8000
IRE 125 A1	К входу	46	53	36	51	48	43	38	33	29	17
	К выходу	54	61	48	53	54	55	56	50	43	30
	К окружению	28	35	26	28	28	27	27	25	26	27
IRE 125 B1	К входу	52	59	42	56	55	51	44	40	37	27
	К выходу	61	68	55	60	61	64	62	60	53	43
	К окружению	35	42	34	34	39	34	32	28	27	28
IRE 125 C1	К входу	55	62	43	59	57	54	46	44	40	30
	К выходу	63	70	56	62	63	65	64	62	55	46
	К окружению	37	44	28	35	42	36	33	29	28	28

LwAtot — общий уровень шума (дБ); LwA — уровень шума в октавном диапазоне (дБ); LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.

Схема подключения
