Канальный вентилятор IRE 160 D1 Ostberg (Остберг)

Канальный вентилятор IRE 160 D1 от компании Ostberg - гарантия надежности и высокого качества

Описание

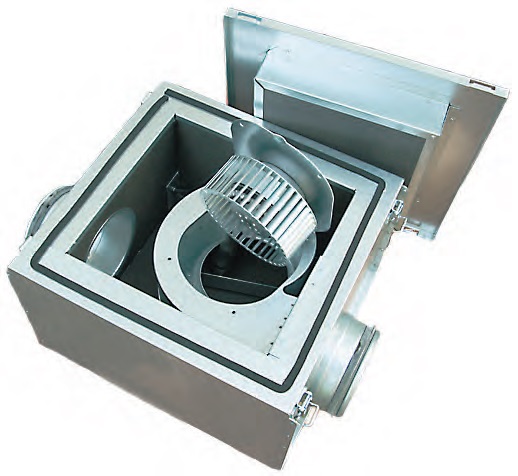

Корпус изготовлен из высокосортной стали. Слой звукоизоляционного материала толщиной 50 мм заметно снижает уровень шума. Конструкция асинхронного двигателя включает в себя внешний ротор и рабочее колесо, у которого лопатки загнуты вперед. Имеется защита от перегрева. Устройство присоединяется к воздуховодам с круглым сечением. Монтаж можно выполнять в любой удобной позиции.
Вентилятор рассчитан на питающее напряжение 230/50В. Ток - 0,53 А. Мощность - 157 Вт. Частота вращения - 2200 об/мин. Вес - 13 кг.

Чертеж

Технические характеристики вентилятора IRE

Тип вентилятора	IRE	160 B1	160 C1	160 D1
Напряжение	В/Гц	230/50	230/50	230/50
Ток	А	0,46	0,55	0,53
Ном. мощность	Вт	105	127	157
Частота вращения	об/мин	1650	1850	2200
Вес	кг	13	13	13
Схема эл. подкл.	№	1	1	1

Шумовые характеристики

Модель		LpA  дБ(A)	LwA tot	LwA
				63	125	250	500	1000	2000	4000	8000
IRE 160 B1	К входу	54	61	44	59	56	50	44	39	35	26
	К выходу	61	68	56	61	61	62	61	58	53	44
	К окружению	36	43	29	40	39	34	32	28	27	27
IRE 160 C1	К входу	55	62	46	60	57	53	46	42	38	29
	К выходу	64	71	58	63	64	65	63	62	56	47
	К окружению	37	44	29	37	41	36	34	30	28	28
IRE 160 D1	К входу	58	65	47	63	61	57	50	48	45	37
	К выходу	65	72	59	64	65	67	65	64	57	51
	К окружению	39	46	33	40	42	41	36	34	30	28

LwAtot — общий уровень шума (дБ); LwA — уровень шума в октавном диапазоне (дБ); LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.

Схема подключения
