Описание

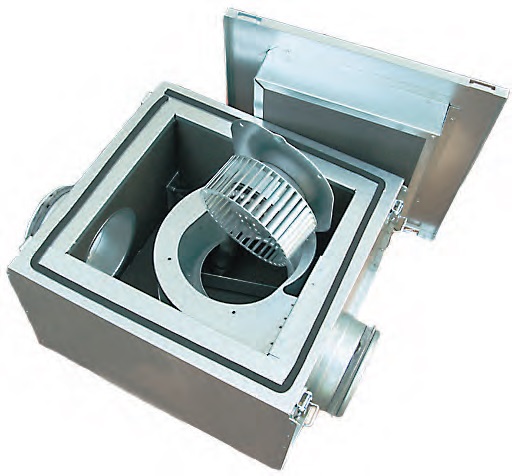

Корпус изготовлен из высокосортной стали. Слой звукоизоляционного материала толщиной 50 мм заметно снижает уровень шума. Конструкция асинхронного двигателя включает в себя внешний ротор и рабочее колесо, у которого лопатки загнуты вперед. Имеется защита от перегрева. Устройство присоединяется к воздуховодам с круглым сечением. Монтаж можно выполнять в любой удобной позиции.Вентилятор рассчитан на питающее напряжение 230/50В. Ток - 0,55 А. Мощность - 124 Вт. Частота вращения - 2540 об/мин. Вес - 22 кг.
Чертеж
Технические характеристики вентилятора IRE
Тип вентилятора | IRE | 200 B1 |
Напряжение | В/Гц | 230/50 |
Ток | А | 0,55 |
Ном. мощность | Вт | 124 |
Частота вращения | об/мин | 2540 |
Вес | кг | 22 |
Схема эл. подкл. | № | 1 |
Шумовые характеристики
Модель |
LpA дБ(A) |
LwA tot | LwA | ||||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
IRE 200 B1 | К входу | 54 | 61 | 46 | 52 | 57 | 57 | 51 | 45 | 38 | 27 |
К выходу | 66 | 73 | 56 | 60 | 65 | 70 | 67 | 64 | 57 | 44 | |
К окружению | 42 | 49 | 37 | 36 | 44 | 46 | 37 | 37 | 38 | 40 |
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
