Описание

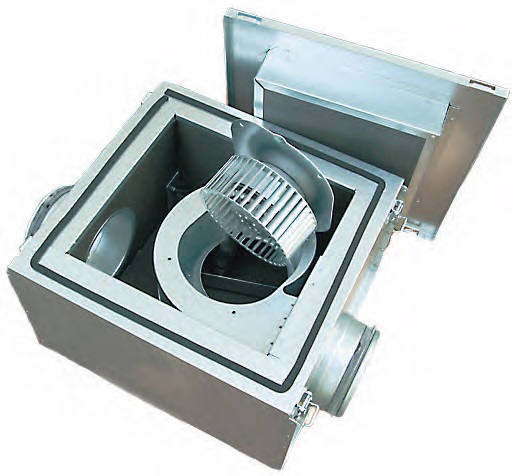

Корпус изготовлен из высокосортной стали. Слой звукоизоляционного материала толщиной 50 мм заметно снижает уровень шума. Конструкция асинхронного двигателя включает в себя внешний ротор и рабочее колесо, у которого лопатки загнуты вперед. Имеется защита от перегрева. Устройство присоединяется к воздуховодам с круглым сечением. Монтаж можно выполнять в любой удобной позиции.Вентилятор рассчитан на питающее напряжение 230/50 В. Ток - 8 А. Мощность - 1780 Вт. Частота вращения - 1280 об/мин. Вес - 71 кг.
Чертеж
Технические характеристики вентилятора IRE
Тип вентилятора | IRE | 500 D1 |
Напряжение | В/Гц | 230/50 |
Ток | А | 8 |
Ном. мощность | Вт | 1780 |
Частота вращения | об/мин | 1280 |
Вес | кг | 71 |
Схема эл. подкл. | № | 5 |
Шумовые характеристики
Модель |
LpA дБ(A) |
LwA tot | LwA | ||||||||
Круглый | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
IRE 500 D1 | К входу | 66 | 73 | 64 | 67 | 69 | 62 | 65 | 65 | 61 | 53 |
К выходу | 79 | 86 | 67 | 72 | 75 | 77 | 82 | 81 | 78 | 68 | |
К окружению | 52 | 59 | 53 | 48 | 54 | 53 | 52 | 52 | 50 | 43 |
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
