Описание

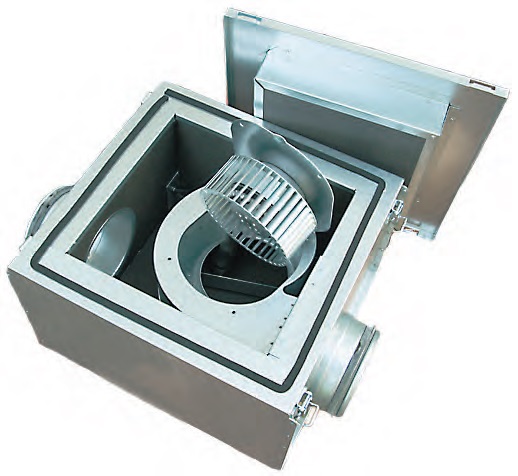

Корпус изготовлен из высокосортной стали. Слой звукоизоляционного материала толщиной 50 мм заметно снижает уровень шума. Конструкция асинхронного двигателя включает в себя внешний ротор и рабочее колесо, у которого лопатки загнуты вперед. Имеется защита от перегрева. Устройство присоединяется к воздуховодам с круглым сечением. Монтаж можно выполнять в любой удобной позиции.Вентилятор рассчитан на питающее напряжение 400/50 В. Ток - 2,6 А. Мощность - 1300 Вт. Частота вращения - 800 об/мин. Вес - 74 кг.
Чертеж
Технические характеристики вентилятора IRE
| Тип вентилятора | IRE | 500 C3 |
| Напряжение | В/Гц | 400/50 |
| Ток | А | 2,6 |
| Ном. мощность | Вт | 1300 |
| Частота вращения | об/мин | 800 |
| Вес | кг | 74 |
| Схема эл. подкл. | № | 4 |
Шумовые характеристики
| Модель |
LpA дБ(A) |
LwA tot | LwA | ||||||||
| Круглый | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| IRE 500 C3 | К входу | 62 | 69 | 59 | 62 | 59 | 59 | 62 | 61 | 62 | 55 |
| К выходу | 73 | 80 | 59 | 64 | 66 | 70 | 75 | 74 | 74 | 67 | |
| К окружению | 44 | 51 | 43 | 41 | 44 | 45 | 46 | 39 | 38 | 38 | |
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
