Описание

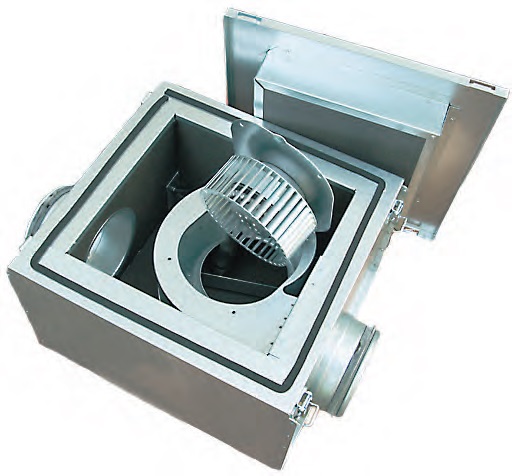

Корпус изготовлен из высокосортной стали. Слой звукоизоляционного материала толщиной 50 мм заметно снижает уровень шума. Конструкция асинхронного двигателя включает в себя внешний ротор и рабочее колесо, у которого лопатки загнуты вперед. Имеется защита от перегрева. Устройство присоединяется к воздуховодам с круглым сечением. Монтаж можно выполнять в любой удобной позиции.Вентилятор рассчитан на питающее напряжение 400/50 В. Ток - 2 А. Мощность - 540 Вт. Частота вращения - 690 об/мин. Вес - 75 кг.
Чертеж
Технические характеристики вентилятора IRE
| Тип вентилятора | IRE | 500 A3 |
| Напряжение | В/Гц | 400/50 |
| Ток | А | 2 |
| Ном. мощность | Вт | 540 |
| Частота вращения | об/мин | 690 |
| Вес | кг | 75 |
| Схема эл. подкл. | № | 4 |
Шумовые характеристики
| Модель |
LpA дБ(A) |
LwA tot | LwA | ||||||||
| Круглый | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| IRE 500 A3 | К входу | 55 | 62 | 55 | 57 | 56 | 53 | 52 | 53 | 50 | 38 |
| К выходу | 66 | 73 | 58 | 59 | 63 | 68 | 68 | 67 | 65 | 51 | |
| К окружению | 42 | 49 | 42 | 36 | 44 | 46 | 41 | 39 | 39 | 37 | |
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
