Описание

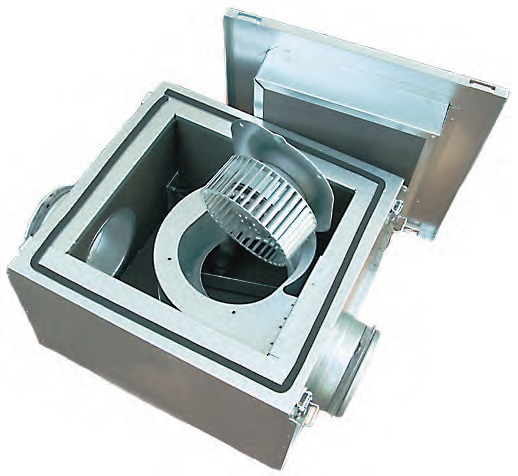

Корпус изготовлен из высокосортной стали. Слой звукоизоляционного материала толщиной 50 мм заметно снижает уровень шума. Конструкция асинхронного двигателя включает в себя внешний ротор и рабочее колесо, у которого лопатки загнуты вперед. Имеется защита от перегрева. Устройство присоединяется к воздуховодам с круглым сечением. Монтаж можно выполнять в любой удобной позиции.Вентилятор рассчитан на питающее напряжение 230/50 В. Ток - 0,67 А. Мощность - 154 Вт. Частота вращения - 2540 об/мин. Вес - 20,5 кг.
Чертеж
Технические характеристики вентилятора IRE
| Тип вентилятора | IRE | 250 A1 |
| Напряжение | В/Гц | 230/50 |
| Ток | А | 0,67 |
| Ном. мощность | Вт | 154 |
| Частота вращения | об/мин | 2540 |
| Вес | кг | 20,5 |
| Схема эл. подкл. | № | 1 |
Шумовые характеристики
| Модель |
LpA дБ(A) |
LwA tot | LwA | ||||||||
| Круглый | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| IRE 250 A1 | К входу | 53 | 60 | 47 | 54 | 54 | 57 | 50 | 46 | 44 | 37 |
| К выходу | 66 | 73 | 51 | 59 | 62 | 71 | 67 | 63 | 58 | 49 | |
| К окружению | 43 | 50 | 37 | 39 | 44 | 46 | 39 | 39 | 38 | 40 | |
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
.gif "Схема подключения вентилятора IRE")
